建模方式：代码建模。

应用方向：直流离子推力器电离室。

特点：磁场改变导致电离室内环尖磁场位型改变，从而影响电离室内等离子体分布。

模型名称：ionThrusterT.pre

模型几何&设置：

计算域（阴极发射电子，3个磁环形成环尖磁场约束电子）

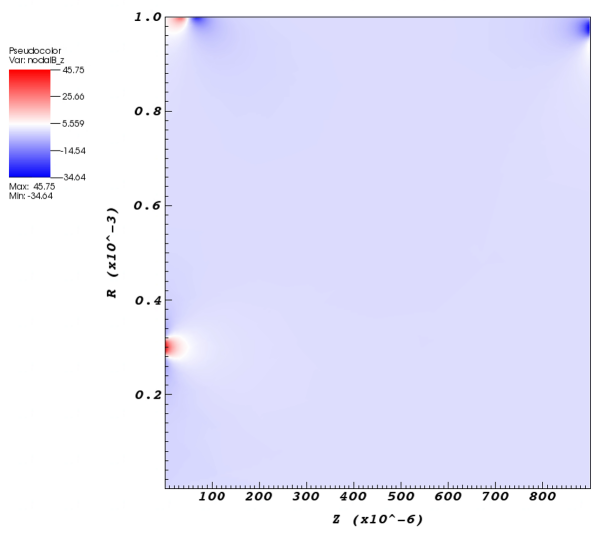

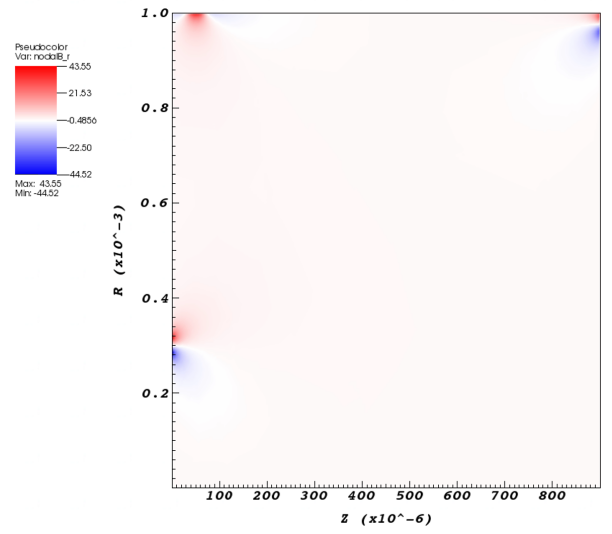

轴向磁场Bz               径向磁场Br

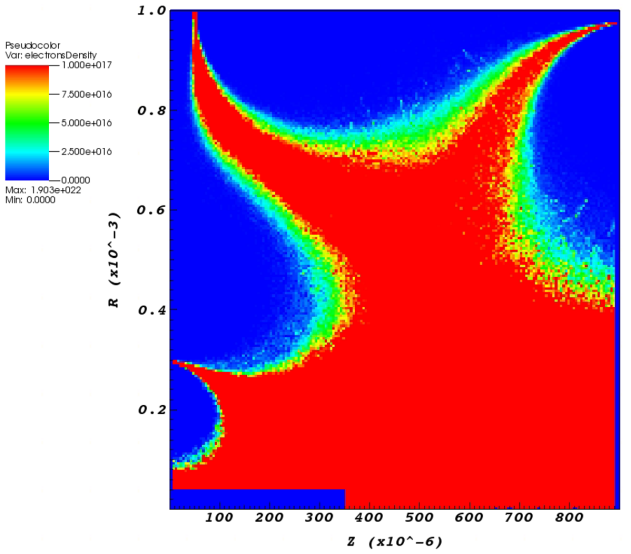

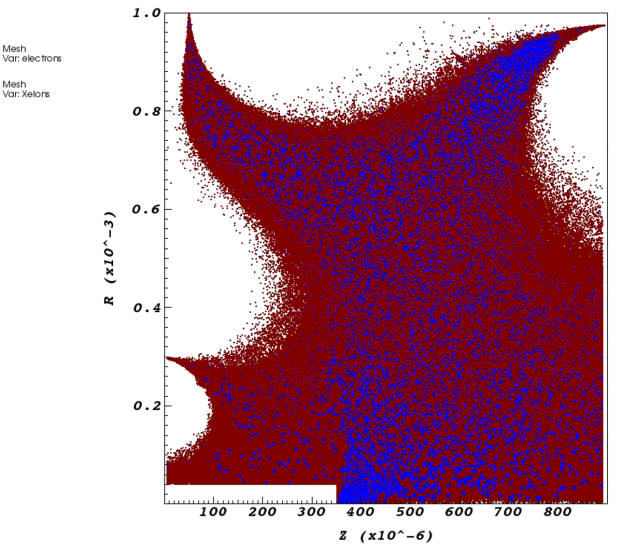

算例1（基准）：

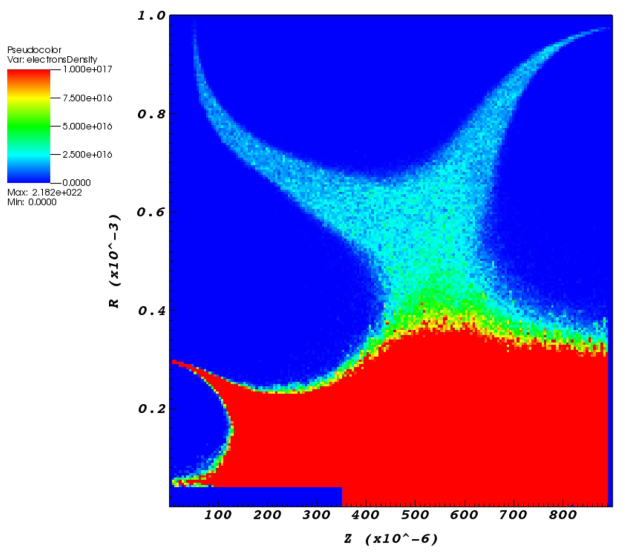

粒子分布                      电子密度

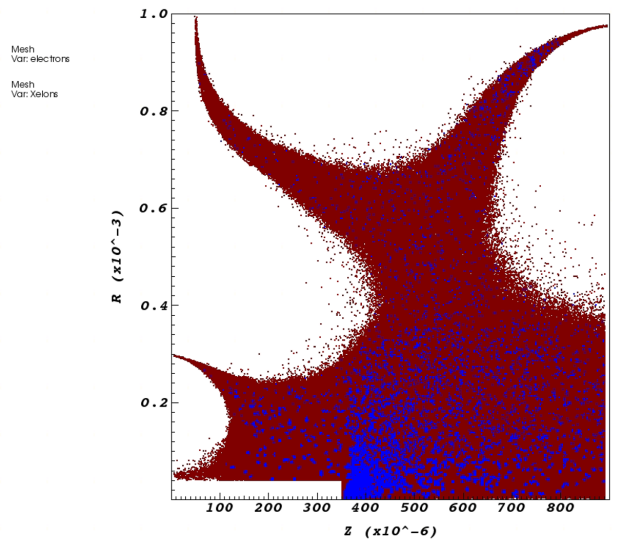

算例2（磁场B提高为原来的2.0倍）：

粒子分布                      电子密度

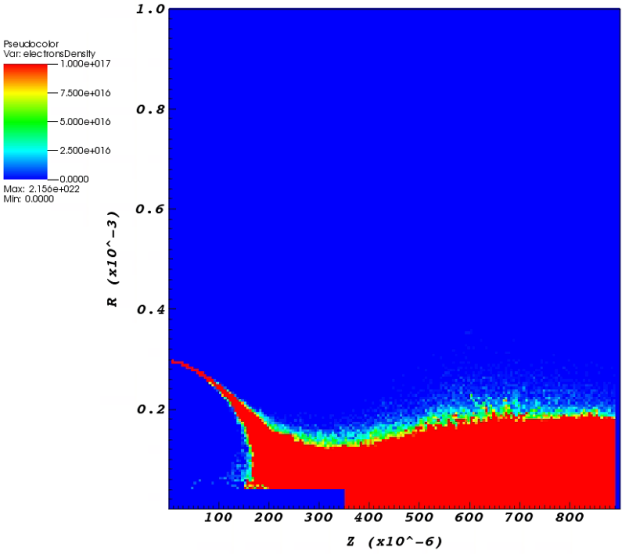

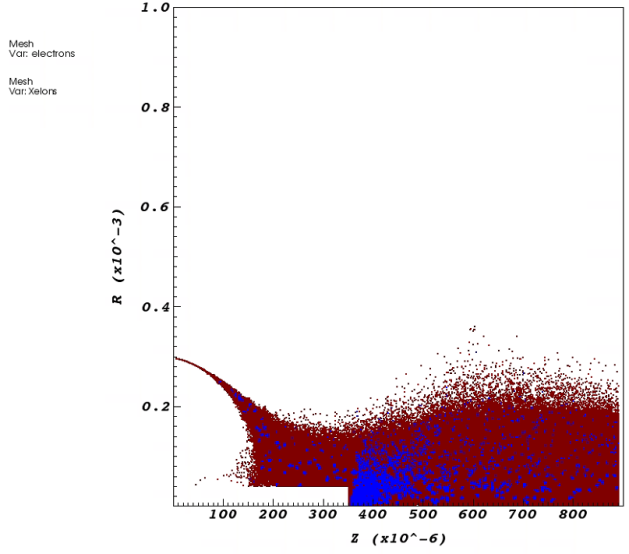

算例3（磁场B提高为原来的5.0倍）：

粒子分布                      电子密度

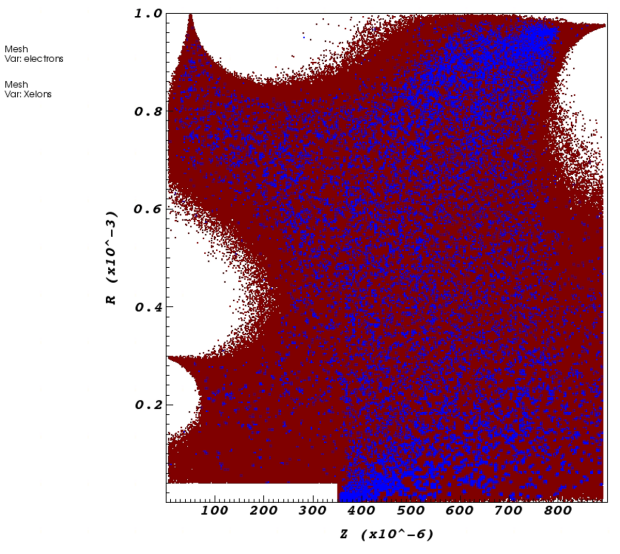

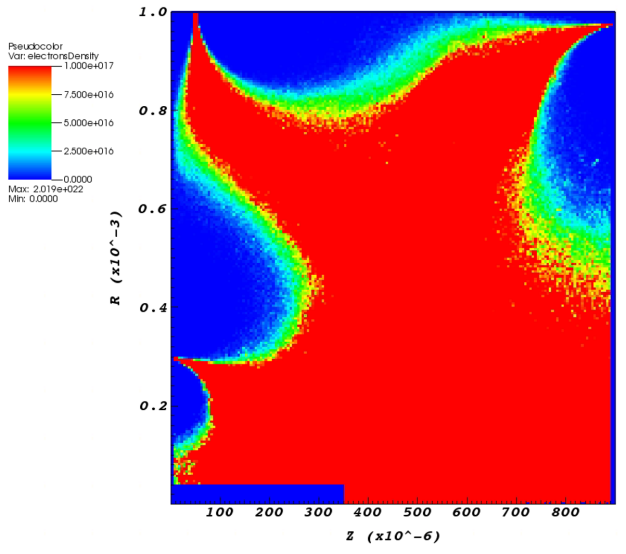

算例4（磁场B降低为原来的0.5倍）：

粒子分布                      电子密度

结论：

1. 基准算例中，直流离子推力器利用环尖型磁场，将阴极发射出的电子约束在电离室内，降低电子在电离室壁（阳极）上的损失，从而提高推力器的电离效率。

2. 不改变磁极位置，仅提高磁感应强度，由算例2和算例3可以发现，增强的磁场对电子的约束能力提高，逐渐将电子的活动区域向中心轴线附件压缩，减小了等离子体的分布区域（电子密度分布）。

3. 不改变磁极位置，仅降低磁感应强度，由算例4可以发现，削弱的磁场对电子的约束能力降低，电子的活动区域向壁面（阳极）附近扩散，扩大了等离子体的分布区域（电子密度分布），同时也增强了电子的壁面损失。
