美国THORLABS光电倍增管系列



特性

  • 双碱、多碱和GaAsP探测器,适用波长185 nm - 920 nm
  • 典型辐射灵敏度从51 mA/W>176 mA/W(请看右图)
  • 具有不同安装特性(请看选择指南标签)
    • SM1(1.035"-40)C-Mount(1.00"-32)螺纹,用于透镜套筒或滤光片
    • 8-321/4"-20(M6)螺孔,用于安装接杆
    • 1/4英寸(M6)沉头孔槽,用于安装平台
    • 四个4-40螺孔,用于30 mm笼式系统
  • 有些型号内置跨阻放大器
  • PMTSS2模块用于搭建可扩展的多通道成像装置
  • 控制软件兼容Windows® 710(64)(请看软件标签)

光电倍增管(PMT)用于探测微弱发射源的弱光信号,非常适合捕捉由于散射或非线性光学效应而发散的信号。这些PMT通过附带的软件控制,配合64Windows® 710使用,通过GUI调节增益、输出补偿电压和带宽。软件包含.NETC++LabVIEW驱动程序。

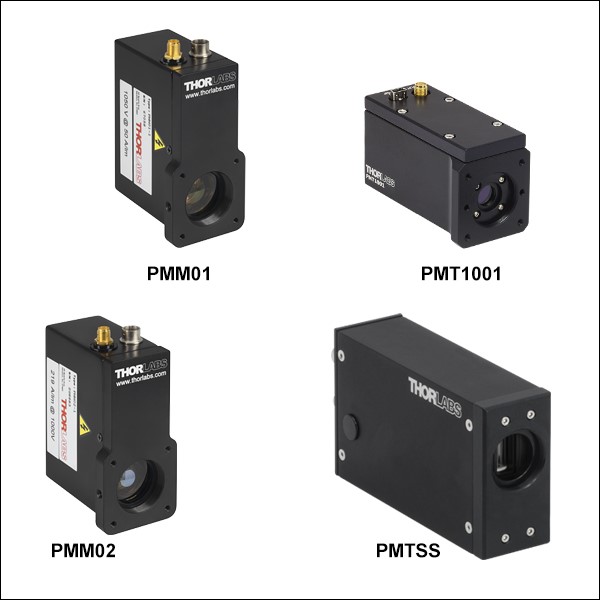

碱类光电倍增管,独立式单通道


Thorlabs的独立式碱类PMT具有4种封装形式。每种封装具有不同的输出信号类型和机械安装特性。曲线标签给出的曲线图比较了每种PMT的辐射灵敏度;辐射灵敏度与量子效率密切相关

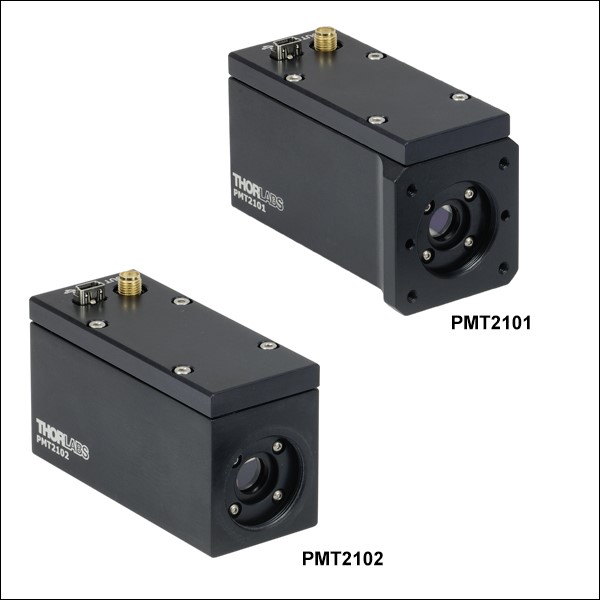

GaAsP光电倍增管,独立式单通道


为了在荧光实验中探测低强度信号,Thorlabs提供有源区为Ø5 mmGaAsP光电倍增管。GaAsP光电阴极在可见光光谱范围内具有高量子效率,与由碱金属组成的光电阴极相比,提高了对入射照明的灵敏度(概述标签中可以看到辐射灵敏度的曲线图,其与量子效率成比例关系)。此外,这些PMT模块收集角较宽,进一步加强了探测光的能力(请看右图)。注意,如果暴露在高强度入射光之下,该PMT的灵敏度比碱类PMT的更容易受到破坏。

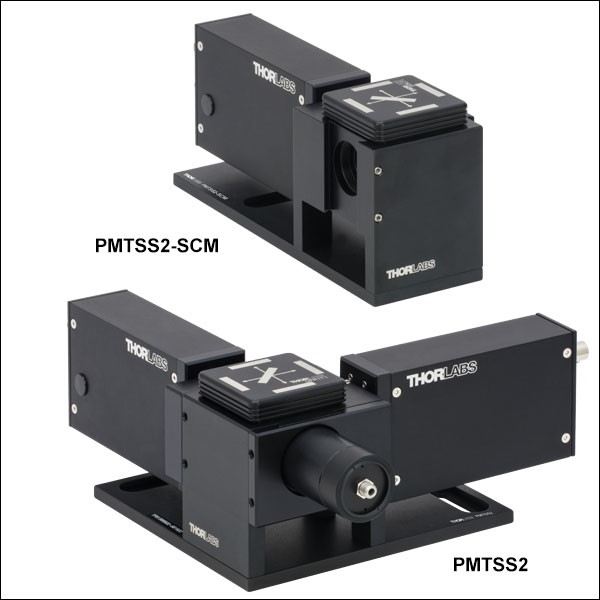

光电倍增管,用于多通道探测


PMTSS2双通道模块和PMTSS2-SCM附加模块有助于在多光谱通道下探测信号。PMTSS2模块集成了两个PMT(型号PMTSS,详情如上)和一个DFM1T1滤光片立方插件。该插件在每个光电阴极前可以安装一块25 mm x 36 mm二向色镜和一块Ø25 mm带通滤光片,从而可以挑选PMT将探测的波长,它还包含磁性固定机制,以便更换。PMTSS2-SCM模块是单通道附加模块,用于PMTSS2,集成了一个PMT和一个额外的DFM1T1滤光片立方插件。
